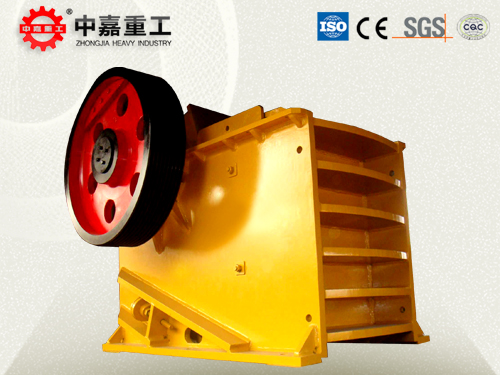

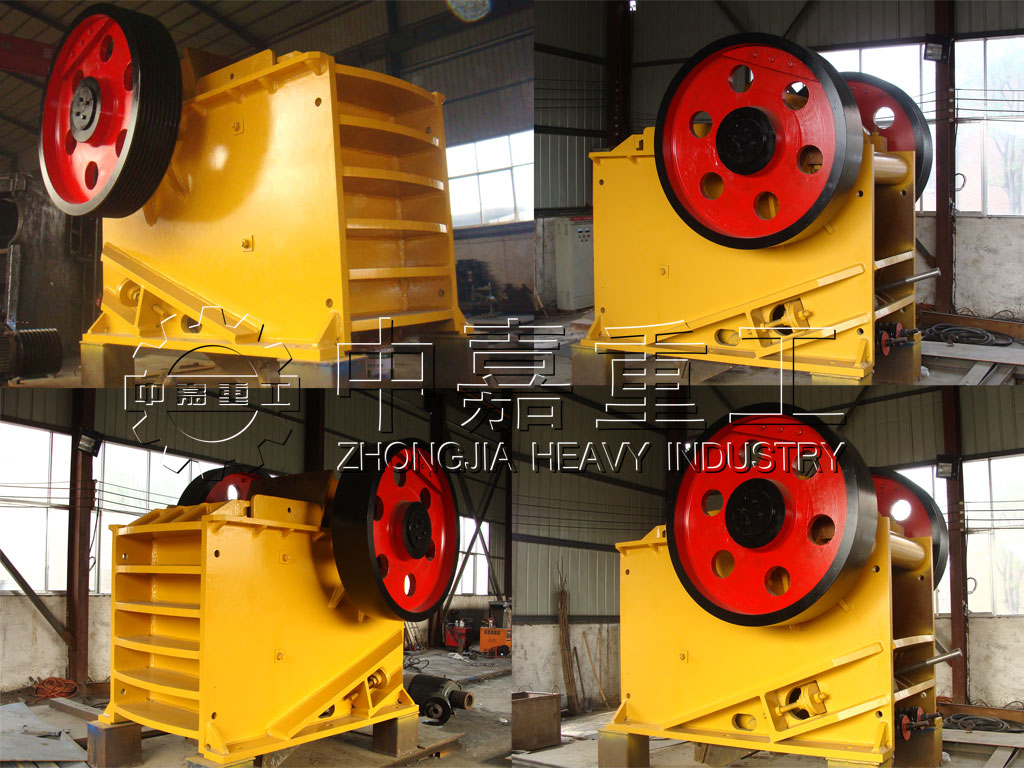

顎式破碎機:
顎式破碎機是一種高產，節能的破碎設備，PEF、PEX系列顎式破碎機為復擺顎式破碎機。該系列顎破產品規格齊全，分粗破和細破兩種，PEF系列用于粗破，PEX系列用于中、細破。
產品簡介
顎式破碎機是一種高產，節能的破碎設備，PEF、PEX系列顎式破碎機為復擺顎式破碎機。該系列顎破產品規格齊全，分粗破和細破兩種，PEF系列用于粗破，PEX系列用于中、細破。
顎式破碎機用途
顎式破碎機設備廣泛運用于礦山、冶金、建材、公路、鐵路、化工、耐火材料、陶瓷等多種行業。該系列破碎機是適宜于破碎抗壓強度不高于320MPa（兆帕）的各種軟硬礦石，被破碎物料的最大塊度不得大于技術參數表所規定。 顎式破碎機運行環境:在將巨大石塊破碎成小石塊的過程中，顎式破碎機通常稱為“主”破碎機。也是歷史時間長，堅固的破碎機。為顎破喂料時，物料從頂部入口倒入含有顎齒的破碎室。顎齒以巨大力量將物料頂向室壁，將之破碎成更小的石塊。支持顎齒運動的是一根偏心軸，此軸貫穿機身構架。偏心運動通常由固定在軸兩端的飛輪所產生。飛輪和偏心支持軸承經常采用球面滾子軸承，軸承的工作環境苛刻。軸承必須承受巨大的沖擊載荷，磨蝕性污水和高溫。盡管此工作環境苛刻，粗破顎式破碎機仍然可靠地工作，這是保證生產效率的關鍵一環。
產品特性
1.破碎腔深而且無死區，提高了進料能力與產量；
2.該粗破顎式破碎機破碎比大，產品粒度均勻；
3.墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性
4.潤滑系統安全可靠，部件更換方便，保養工作量??；
5.該顎破設備結構簡單，工作可靠，運營費用低。
6.設備節能：單機節能15%～30%，系統節能一倍以上；
7.該顎式破碎機排料口調整范圍大，可滿足不同用戶的要求；
8.該產品噪音低，粉塵少。
工作原理
注意事項
顎式破碎機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。
該系列顎式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。
規格參數
|
型號 |
進料口尺寸 (mm） |
最大進 料粒度 (mm) |
排料口調 整范圍 (mm) |
處理能力 (t/h) |
偏心軸轉速 (r/min) |
電動機功率 (kw) |
總重量 (t) |
外形尺寸 （長×寬×高） (mm) |
|
PE-150×250 |
150×250 |
125 |
10-40 |
1-4 |
300 |
5.5 |
1.3 |
875×750×950 |
|
PE-250×400 |
250×400 |
210 |
20-60 |
5-15 |
280 |
15 |
2.8 |
1108×1090×1392 |
|
PE-400×600 |
400×600 |
340 |
40-110 |
10-40 |
275 |
30 |
6.7 |
1663×1730×1600 |
|
PE-500×750 |
500×750 |
425 |
50-120 |
40-90 |
250 |
55 |
10.5 |
1930×2060×2250 |
|
PE-600×900 |
600×900 |
500 |
65-200 |
50-180 |
250 |
75 |
17.6 |
2600×2206×2400 |
|
PE-750×1060 |
750×1060 |
630 |
80-210 |
110-320 |
225 |
110 |
26 |
2760×2430×2800 |
|
PE-900×1200 |
900×1200 |
750 |
95-220 |
150-400 |
218 |
160 |
48 |
3135×2966×3220 |
|
PE-1000×1200 |
1000×1200 |
850 |
95-265 |
180-450 |
200 |
160 |
52 |
3480×2876×3330 |
|
PE-1200×1500 |
1200×1500 |
1020 |
150-350 |
270-600 |
180 |
200 |
88 |
4300×3780×4030 |
|
PE-1500×1800 |
1500×1800 |
1200 |
220-350 |
500-1000 |
180 |
280 |
122 |
5160×3660×4248 |
|
PEX-100×500 |
100×500 |
80 |
7-20 |
3-15 |
320 |
7.5 |
1.5 |
940×1120×870 |
|
PEX-150×750 |
150×750 |
120 |
18-48 |
8-25 |
310 |
15 |
2.9 |
1215×1530×1060 |
|
PEX-250×750 |
250×750 |
210 |
25-60 |
13-35 |
330 |
30 |
4.8 |
1380×1750×1540 |
|
PEX-250×1000 |
250×1000 |
210 |
25-60 |
16-52 |
330 |
30 |
6.8 |
1560×1950×1390 |
|
PEX-250×1200 |
250×1200 |
210 |
25-60 |
20-61 |
330 |
37 |
7.9 |
2140×1660×1500 |
|
PEX-300×1300 |
300×1300 |
250 |
20-90 |
16-105 |
300 |
55 |
12.6 |
2720×1950×1600 |
